硅基導熱界面材料的優勢以及應用

  硅基導熱界面材料始終是提升電子設備性能、保障運行穩定性的最廣泛采用解決方案之一。本文通過全面概述硅基導熱界面材料，為選擇合適的導熱界面材料（TIM）類型及實用設計考量提供指導，助力產品生命周期內保持穩定的散熱性能。

  何為硅基導熱界面材料？

  硅基導熱界面材料是以聚合物為基材的復合材料，專為在發熱元件（CPU、MOSFET、電池、IC封裝）與散熱片或散熱器之間傳導熱量而設計。通常添加陶瓷或碳基填料以提升導熱性能。

  常見硅基TIM類型

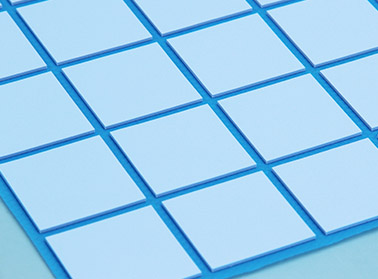

• 硅膠導熱墊片：固態彈性間隙填充材料，厚度范圍0.3–5毫米及以上。適用于自動化裝配及大公差環境。

• 硅膠導熱膏：高稠度膏體，具有低熱阻與優異表面潤濕性。

• 硅膠導熱凝膠/間隙填充劑：柔軟的現場成型材料，適用于精密元件與不平整表面。

• 硅膠相變材料：常溫固態，約50-60°C軟化以增強表面潤濕性。

  硅基TIM工作原理

  硅基TIM填充微觀表面不平整與空氣間隙——這些是熱傳導的主要障礙。其低彈性模量可在極小壓力下實現緊密表面接觸，顯著降低接觸熱阻(R_c)。常用填充材料：

• 氧化鋁(Al?O?)：通用絕緣材料

• 氮化硼(BN)：兼具高導熱性與絕緣性

• 氮化鋁(AlN)：頂級導熱材料

• 石墨或碳纖維：實現各向異性導熱

  硅基導熱材料的優勢

  硅基導熱材料具有卓越的熱穩定性與可靠性，在寬廣溫度范圍（-40°C至+200°C）內能保持彈性、介電強度及熱性能，使其成為汽車電子、戶外通信及工業環境的理想選擇。其次，還具有高壓縮性與貼合性。相較于非硅基墊片或石墨片，硅基導熱材料具備：更低硬度（肖氏00~20-40）、更強不平整表面適應性、更低裝配壓力要求，有效減輕集成電路封裝、電池及易損元件的應力、強電氣絕緣性，多數硅膠墊介電強度>5kV/mm——對電動汽車電池模塊、電源轉換器及IGBT模塊至關重要、長期材料穩定性，硅膠化學特性可抵抗氧化、紫外線照射及長期熱循環，有效防止硬化、開裂或泵出——這些是油脂材料常見的問題。

  同時，硅基導熱材料也存在潛在局限性，部分等級可能釋放低分子量硅氧烷，導致遷移或脫氣。這在以下場景中需特別關注：光學系統、MEMS器件、繼電器觸點、高壓環境。緩解策略包括：、低脫氣配方、非硅熱墊、封裝式間隙填充劑、機械強度低于石墨或相變材料

硅膠墊質地較軟，可能不適用于超薄或高壓應用場景。從成本的角度來看，高導熱墊片（≥10 W/m·K）或導熱膏可能比導熱脂或相變材料更昂貴。

  工程師評估的關鍵性能指標

• 導熱系數（W/m·K）

  典型硅膠墊片范圍：1–15 W/m·K

  高端導熱膏范圍：3–12 W/m·K

• 熱阻抗與壓縮行為

  熱阻抗不僅取決于導熱性，還受厚度、壓縮力、填充劑類型、肖氏硬度等因素影響：

• 介電強度與體積電阻率

  電池組、逆變器模塊及LED驅動器需采用電絕緣材料。

  硅基導熱材料應用場景

  汽車與新能源車輛（NEV）：電動汽車電池組（電池單元與冷板接口）、車載充電機、DC-DC轉換器、逆變器功率模塊、高級駕駛輔助系統域控制器，其核心優勢在于高順應性可補償電池膨脹及公差疊加效應。

  消費電子與服務器：智能手機、路由器、GPU、5G基站。其優勢在于簡化裝配流程，長期性能穩定，抗振動能力強。

  工業電力電子設備：IGBT模塊、MOSFET功率板、變壓器與電源隔離。

  LED照明系統：硅基導熱材料耐受高結溫，確保穩定光通量輸出。

  硅基導熱材料選型指南

  導熱墊適用場景

  對于大公差要求、大批量組裝、電氣絕緣環境、可返修性等場景適用導熱墊。

  導熱膠適用場景

  對于不平整表面、精密元件、大型模塊（汽車動力總成）、自動化場景（點膠系統）等特性需求適用導熱膠。

  導熱膏適用場景

  對于有高熱性能需求、超薄粘接層（<50–100微米）等要求，導熱膏會更適合。

  在選擇采用哪種硅基導熱材料的時候，優先考慮熱負荷（W）、粘接層厚度（BLT）、工作溫度范圍、電壓隔離要求、壓緊力限制、公差疊加、可靠性要求等維度來確定適用于哪種導熱材料。

  常見問題

  問題1 — 什么是硅基導熱界面材料（TIM）？

  答：硅基導熱界面材料是以聚硅氧烷為基材，填充導熱填料的墊片、凝膠或潤滑脂。它能填補熱源與散熱器間的間隙，降低熱阻。

  問題2 — 硅基導熱墊比導熱膏更好嗎？

  硅基導熱墊具有裝配簡便、電氣絕緣和長期可靠性優勢，而導熱膏能提供更低的熱阻。正確選擇取決于厚度要求、壓緊力及公差疊加。

  問題3——如何選擇合適的硅基導熱墊？

  A：測量間隙（BLT），計算散熱功率（W），設定目標溫差（ΔT），再根據供應商提供的Rth值及厚度/壓縮數據選定墊片厚度與導熱系數。

  問題4 — 硅基導熱材料是否導電？

  答：不導電 — 硅膠本身為絕緣體，僅在添加導電填料（金屬/碳）時才具有導電性。

  問題5 — 應要求哪些測試報告？

  答：ASTM D5470 / ISO 22007-2（Rth與厚度/壓縮率關系）、ASTM E595（TML/CVCM）（如需）、壓縮應力應變、壓縮永久變形及介電特性測試報告。

  問題6 — 墊片的典型厚度和壓縮指南是什么？

  答：常見公稱厚度：0.5–5.0毫米。目標壓縮率約為10–30%。

  問題7 — 硅基熱界面材料（TIM）是否適用于電動汽車？

  答：是的，前提是使用汽車級TIM材料，并具備可查證的熱循環、振動、阻燃性和認證數據。

  根據盛元新材料科技有限公司實驗室團隊的專業分析，我們認為硅基導熱界面材料（TIM）仍是現代電子產品熱管理中最常見且應用最廣泛的選擇之一。若您正在為項目選擇導熱界面材料，盛元新材料科技有限公司工程團隊可根據您的需求和產品特性推薦最合適的TIM材料。歡迎立即聯系我們獲取樣品、數據手冊或定制化熱設計咨詢服務。
