消費級VR/AR頭顯熱管理解決方案

消費級VR/AR頭顯的熱管理解決方案

VR頭顯帶來的不僅僅是酷炫的體驗，它們自身也會產生大量熱量。隨著設備越來越輕薄，處理器性能越來越強大，熱管理解決方案已成為幕后英雄，確保用戶在暢玩游戲或進行訓練時不會因過熱而中斷。

根據IDC 2023年的報告，去年全球消費級VR/AR設備的銷量超過1300萬臺，預計到2026年這一數字將翻一番。這種增長給工程師和采購團隊帶來了巨大的壓力，他們必須確保設備保持涼爽——這可不是說說而已。

沒有人希望自己的頭顯在佩戴十分鐘后就變成一個“額頭烤爐”。我們討論的是如何在狹小的空間內保持設備涼爽，同時又不增加成本或影響設計方案。

環境溫度對VR/AR性能的影響

當氣溫升高時，VR/AR設備也會出現故障。讓我們來分析一下溫度如何影響性能，以及智能散熱解決方案如何保持設備正常運行。

當頭顯過熱時，CPU會迅速降頻，導致所有操作變慢，在高溫壓力下，GPU性能會大幅下降，導致幀率下降和畫面卡頓。電池續航時間也會受到影響——過高的溫度會比你想象的更快地消耗電量。其次，更高的顯示延遲會導致暈動癥和畫面卡頓，由于傳感器漂移，傳感器開始出現故障，影響追蹤精度，當環境溫度超出舒適范圍時，整個系統都會出現問題。因此，持續有效的散熱是現代散熱解決方案的首要任務，尤其是在移動或獨立VR設備中，即使環境溫度略有升高，也可能導致嚴重的穩定性問題，除非采用可靠的熱管理解決方案并內置適當?shù)睦鋮s策略。

頭顯必備的散熱解決方案

玩游戲時設備發熱并非夸張之詞——VR/AR 頭顯需要智能散熱系統，才能確保設備運行流暢且安全。

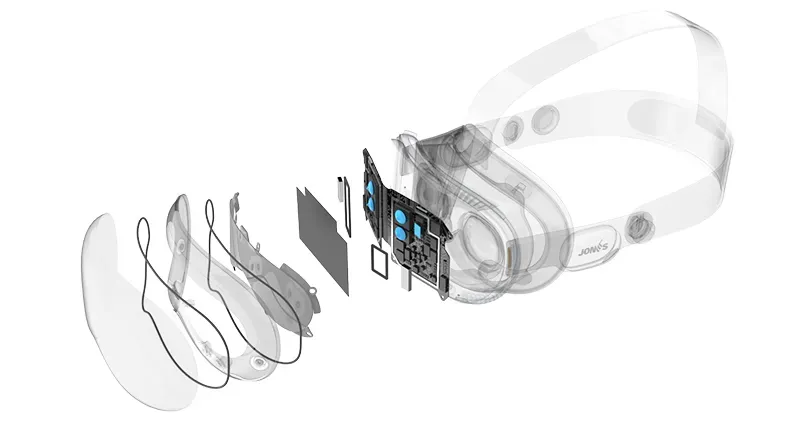

導熱界面材料：它們?cè)赩R/AR領域?yàn)楹稳绱酥匾?/span>

1. 導熱膏填充芯片和散熱器之間的微小氣隙，從而提高導熱效率。

2. 導熱墊厚度均勻，比導熱膏更容易涂抹，是批量生產的理想選擇。

3. 石墨基導熱界面材料因其重量輕、導熱性高而越來越受歡迎。

如果沒有合適的界面材料，熱量會積聚在處理器附近，這意味著風扇噪音更大、幀率更低，甚至在負載下會導致設備性能下降。所以，這些材料必不可少。

在對每一度溫度都至關重要的緊湊型VR/AR設備中，導熱界面材料通過確保熱量從核心組件高效地散發出去，幫助平衡性能和安全性。

高效散熱器：鋁與銅的選擇

鋁散熱器，重量輕，易于制造，成本較低。銅散熱器，導熱性更佳，重量更重，但更適合高性能應用，通常與均熱板配合使用。在VR頭顯中，由于重量限制和嚴苛的性能要求，許多設計結合使用這兩種金屬——例如銅芯包裹鋁翅片——以在散熱能力和舒適度之間取得平衡。

散熱風扇概述：軸流風扇與離心風扇的性能比較

軸流風扇直接將空氣吹過表面——如果空間允許，這種方式非常理想。但在狹窄的頭戴式設備外殼內部呢？離心風扇通過高壓將空氣推入狹窄的管道，從而降低溫度和噪音，而無需笨重的硬件。

創新配件實現最佳熱管理

保持涼爽不僅僅取決于大型部件，更在于巧妙的附加組件：濾網可防止灰塵堆積，避免氣流受阻。導熱膠帶在固定組件的同時有效散熱。微型鼓風機可在不增加體積的情況下輔助被動散熱系統。柔性石墨片可將局部熱點均勻分散到表面。磁性風扇支架使拆卸或升級時的維護更加便捷。

所有這些配件都能默默地支持頭戴式設備的內部溫度控制系統，讓您無需擔心過熱或因散熱不良而導致的突然關機，從而更長時間地沉浸在虛擬世界中。

通過集成精心挑選的散熱組件——從導熱膏到風扇再到濾網——您不僅可以保護硬件，還能獲得更流暢的視覺效果、更長的電池續航時間以及更舒適的虛擬世界體驗。

VR/AR 頭戴式設備的熱界面材料管理解決方案

智能散熱是流暢沉浸式 VR/AR 體驗的關鍵——以下是專業人士保持設備涼爽的秘訣。

導熱硅脂：散熱的關鍵。導熱硅脂能夠填充芯片和散熱器之間微小的表面間隙，最大限度地減少熱阻，提高傳熱效率。它通過保持穩定的熱流連接，防止在密集渲染過程中出現熱節流現象，高導熱性配方（通常基于銀或陶瓷化合物等導電材料）因其長期穩定性而備受青睞，在空間狹窄的VR頭顯中，即使是薄薄一層導熱硅脂也能決定系統在負載下的可靠性。

間隙填充材料：確保均勻的熱接觸。間隙填充材料通常由硅彈性體制成，能夠輕松適應不平整的表面——非常適合AR眼鏡復雜的內部結構，這些材料具有高壓縮性和低熱阻，是填充氣隙而不會損壞組件的理想選擇。

當與導熱界面材料結合使用時，它們可以在發熱組件和散熱器或機箱壁等被動冷卻元件之間形成更可靠的接觸面。根據IDC 2024年第二季度關于可穿戴硬件設計趨勢的報告，超過68%的下一代AR設備現在都采用了多層間隙填充材料，以獲得更好的熱一致性。

關于熱管理解決方案的常見問題

對于批量訂單的VR/AR頭顯，哪些熱管理解決方案最有效？

大規模生產的頭顯冷卻方案需要結合精密部件：

導熱界面材料，例如導熱膏、導熱墊片和相變材料，可以促進處理器和散熱器之間的熱量傳導。

散熱器——鋁制散熱器輕巧，銅制散熱器導熱性能卓越——是系統散熱路徑的關鍵組成部分。

冷卻風扇：軸流風扇可將空氣吹過寬大的電路板；離心風扇可將空氣推入緊湊的腔體深處。

這里的每一個選擇都經過精心調整，以確保重復的組裝生產線能夠保持近乎完美的可靠性。

哪些配件有助于大規模部署熱管理系統？

即使是小部件也能在生產過程中發揮重要作用：

風扇過濾器可以防止灰塵在設備到達客戶手中之前就影響氣流；

導熱膠帶可以牢固地固定接觸點，且不會留下殘留物；

粘合劑可以將沉重的粘合翅片或切削翅片散熱器牢固地固定在精密的陶瓷基板或環氧樹脂上。

合適的配件是值得信賴的伙伴，確保每一臺設備都能順利下線，為嚴苛的實際應用做好準備。
