氮化硼導熱墊：特性、應用和選購指南

電子系統變得越來越密集、發熱量越來越大，容錯率也越來越低。因此，熱管理已經從工程上的附屬考慮因素上升為至關重要的設計支柱。氮化硼導熱墊提供了一種實用的橋梁：它們將固態導熱路徑與電絕緣性和易于制造的特性結合起來。

現代電子產品無法忽視的散熱問題

如今，電路板在更小的空間內集成了更多的功率。這會導致劇烈的溫度梯度和局部熱點，從而對硅膠導熱墊片和被動元件造成壓力，降低墊片性能，并加速故障模式的發生。

導熱界面材料必須降低界面熱阻，同時還要能承受振動和濕度等原位應力。傳統的導熱界面材料無法滿足這些要求。例如，導熱膏在微米級表面匹配和精確夾緊壓力下性能良好，但容易受到污染，并且增加了自動化組裝和長期維護的難度。普通的導熱硅膠墊和彈性體有時缺乏高TDP模塊所需的導熱性。

氮化硼導熱墊介于這兩種極端情況之間——它們在保持穩健性和可重復性的同時，還具有相對較高的導熱性。氮化硼填充物在柔性基板內形成導電網絡，通過聲子接觸和滲流接觸傳遞熱量。由此產生的界面產品能夠在不犧牲介電隔離性的前提下，降低不同間隙寬度之間的溫差 (ΔT)。

什么是氮化硼導熱墊？

氮化硼導熱墊通常由聚合物基體構成，基體上填充有六方氮化硼（h-BN）片層。聚合物提供彈性，h-BN片層則形成連續或半連續的導熱通路。為了增強操作性或實現多功能性，通常會在基體材料上層壓添加增粘劑、粘合層或電磁干擾屏蔽層等添加劑。當片層在壓縮下排列時，可以利用各向異性熱傳輸將熱量導向散熱器。這種排列降低了界面接觸電阻，并在相近的粘合層厚度下，使其性能優于未填充的彈性體。

氮化硼導熱墊片在實際的接觸溫度（BLT）下相對于硅膠導熱墊片通常具有更高的有效介電常數（k值），它們的介電性能通常優于金屬填充墊片，并且其電偶中性特性降低了腐蝕風險。 標準硅膠或丙烯酸樹脂墊片可能更便宜且更易于貼合，但在較大間隙的情況下，它們通常會損失散熱余量。

氮化硼導熱墊的核心特性

熱導率 (k) 是一個單點指標，它不能反映接觸電阻、BLT 或各向異性，實際性能需要將 k 與目標壓縮厚度下的熱阻抗 (R″) 一起讀取。

電氣絕緣和介電強度優勢。大多數氮化硼墊片都具有電絕緣性。
其高介電強度使其適用于存在導體或裸露線路的場合，在相同的測試條件下比較介電擊穿值，以確保符合系統安全要求。

可壓縮性、柔軟性和貼合性。兩個最重要的機械參數是初始邵氏硬度和壓縮永久變形，較低的邵氏硬度值可以改善粗糙表面的潤濕性，但可能會增加冷流的風險，較低的壓縮永久變形對于需要多年保持接觸完整性的固定組件至關重要。

長期可靠性。壓縮永久變形量化了墊片在持續壓縮應力后無法回彈的程度，熱老化會使基體變硬或變軟，具體取決于聚合物的化學性質和填料的相互作用。

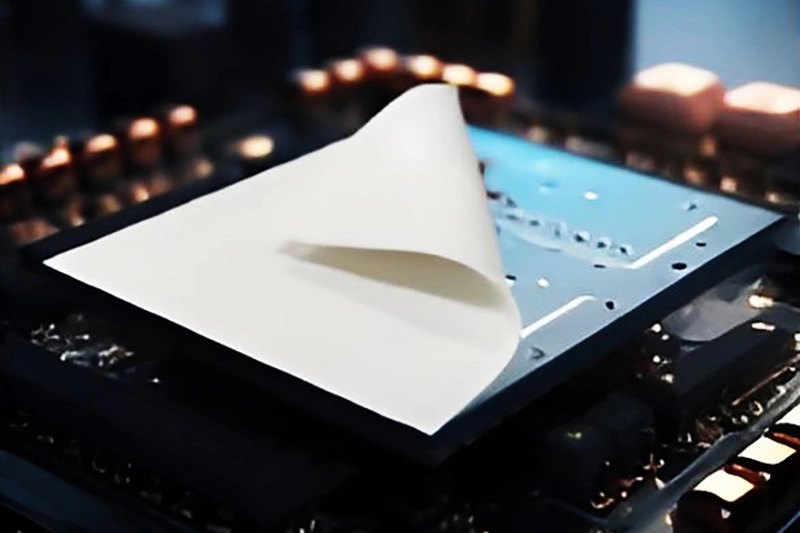

氮化硼導熱墊在應用中的效果

高性能處理器和GPU。服務器、計算加速器和高端GPU會產生高度集中的熱通量，氮化硼墊片兼具導熱膏的高性能和墊片的實用性，尤其適用于需要電絕緣或間隙高度波動的情況。

汽車電子和電源模塊。DC轉換器和車載充電器中，可靠性至關重要，低壓縮永久變形和高介電強度的氮化硼導熱墊片能夠在振動和熱循環下保持熱通路暢通，從而減少現場故障。

電信和 5G 基礎設施硬件。遠程無線電單元和基帶模塊在惡劣環境下運行，需要可預測的熱性能，氮化硼導熱墊可在較大公差范圍內保持熱連續性，而傳統導熱膏則可能被擠出或無法形成橋接。

工業控制系統。嚴苛的環境條件要求材料不發生冷流或氣體逸出，采用合適的聚合物化學成分的高品質氮化硼（BN）墊片能夠滿足這些要求，并確保組件在熱安全范圍內運行。

如何選擇合適的氮化硼導熱墊

將導熱系數與您的熱負荷相匹配。首先確定熱預算（W）和可接受的溫差（°C），計算目標R″值，并選擇數據手冊中在壓縮BLT條件下R″值相近的墊片。

選擇合適的厚度和粘合線目標。在生產過程中測量堆疊公差，并選擇一個標稱墊片厚度，使其在預期夾緊力下壓縮到目標 BLT。如果組件的夾緊力變化范圍很大，請選擇壓縮范圍較寬的墊片，以確保接觸一致。

評估硬度、粘性和表面潤濕性。硬度會影響人工操作和接觸可靠性。粘合劑（粘性）選項有助于自動化貼裝，但可能會增加返工難度。評估其在特定基材表面的潤濕性能，以確保均勻接觸。

購買前的合規性、認證和質量檢查。向供應商索取測試證書：RoHS、UL 阻燃等級（如適用）、氣體釋放報告以及任何必要的嚴格領域測試（醫療滅菌兼容性、航天飛行氣體釋放等）。

氮化硼導熱墊與其他導熱界面材料的比較

氮化硼導熱墊與硅膠導熱墊相比較而言，硅膠墊用途廣泛且經濟實惠。氮化硼墊在BLT效應復雜且需要介電中性的情況下，可提供更高的有效導電性。

如果生產線吞吐量和最低初始成本最為重要，那么硅膠墊可能可以接受；如果散熱余量和使用壽命至關重要，那么氮化硼是更好的選擇。

氮化硼墊片與導熱膏相比較，在超薄基板上，高夾緊力下導熱膏的性能通常優于導熱墊，然而，導熱膏存在性能不穩定、返工成本高和污染風險等問題。 對于追求重復性的生產線而言，氮化硼（BN）導熱墊通常具有更高的生命周期投資回報率。

在某些高填充條件下，間隙填充材料和相變材料的性能優于氮化硼導熱墊，然而它們也帶來了復雜性、固化、粘度控制或潛熱動力學等問題。當設計能夠充分利用粘性流動或相變特性時，應選擇這些材料，否則，氮化硼焊墊仍然是務實的默認選擇。

關于氮化硼導熱墊的常見問題

氮化硼導熱墊是否具有電絕緣性？

大多數配方都具有電絕緣性。請參考產品數據手冊確認其介電強度和測試條件。

氮化硼導熱墊可以取代CPU上的導熱硅脂嗎？

答案是肯定的——在許多生產環境中，重復性比絕對峰值導熱系數更重要。然而，在緊密夾持、超薄的BLT（雙層管路）應用中，導熱硅脂仍然更勝一籌。

氮化硼導熱墊應該多厚？

選擇一個標稱厚度，使其在預期夾緊力下壓縮至目標BLT值。典型的初始厚度范圍為0.5毫米至1.5毫米，但務必進行測量和驗證。

氮化硼墊片在實際應用中能用多久？

其壽命取決于聚合物的化學性質、工作溫度和機械載荷。優質材料，尤其是壓縮永久變形小的材料，在設計條件下可穩定使用多年。

選擇氮化硼導熱墊是一項系統性決策。需要考慮散熱預算、幾何公差、生產工藝和生命周期經濟性。當可靠性、電氣絕緣性和可預測的長期性能至關重要時，氮化硼導熱墊是一種極具吸引力且易于生產的解決方案。
